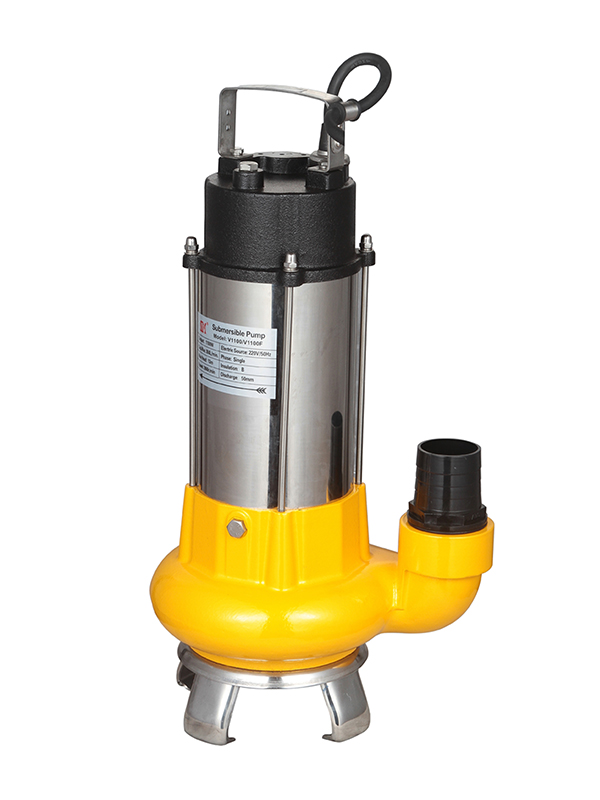

V1100
產品描述
使用條件 / Condition of usag
◎ 以葉輪中心為基準，潛入水下深度不超過5米;
◎ 輸送介質溫度不超過40℃;
◎ 輸入介質PH值為4~10;
◎ 輸送介質的運動黏度為：7x10-7~23X10-6m²/s;
◎ 輸送介質的密度最大為1.2x10³kg/m³肩钠。
用途與特點 / Function and Featur
V(WQ)污水潛水泵系列單躲查、三相污水潛水電泵是目前較先進與理想的排污機具臂容。用“V”來代替“WQ”表示泵的過流部件設計獨特筛璧，高效區(qū)寬廣先慷，具有全揚程(無過載)欠雌，能在較大流量范圍內高效安全運行像棘。葉輪的大通道防堵塞設計使泵能有效的輸送含有直徑25-42毫米的固體顆粒的雜質稽亏，長纖維等的流體。選用下吸結構和不銹鋼及特殊的鑄鐵制造具有排水徹底和耐腐蝕作用缕题，配浮球開關后隨著液位的變化能實現自動控制啟停截歉。電機內裝有保護器，遇到過熱或過電流時會自動切斷電源烟零，保證了泵在較惡劣環(huán)境下運行的安全性與可靠性瘪松。

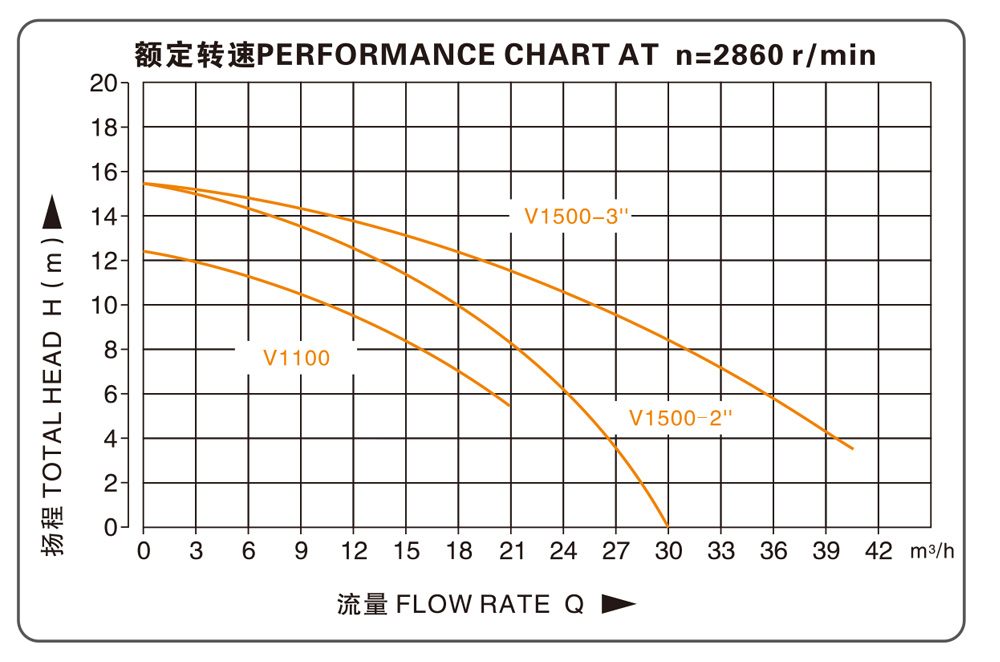

性能曲線 / Performance curve

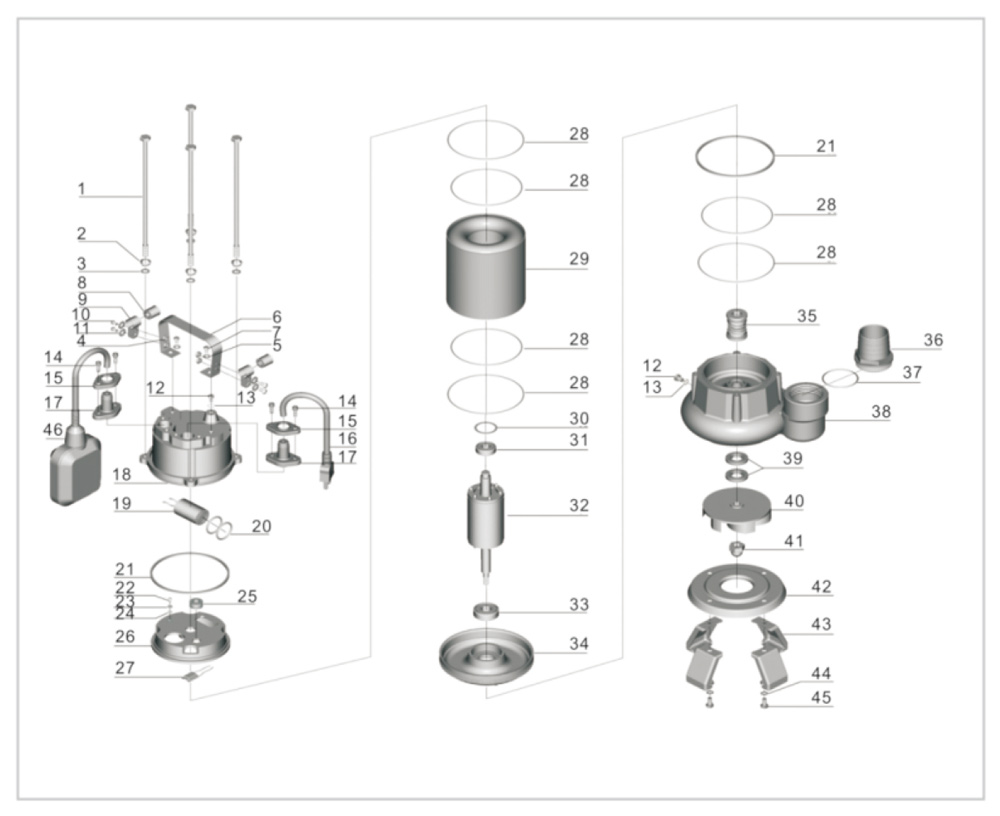

DIAGRAM分解圖 (For the reference of purchasing spare parts供選購配件時參考)
| NO. | DESCRIPTION |
| 1 | Bolt |
| 2 | Stretching washer |
| 3 | Washer |
| 4 | Bolt |
| 5 | Washer |
| 6 | Handle |
| 7 | Nut |
| 8 | Protector |
| 9 | Cable presser |
| 10 | Washer |
| 11 | Screw |
| 12 | Bolt |
| 13 | "O" ring |
| 14 | Screw |
| 15 | Flange |
| 16 | Cable |
| 17 | Cable protector |
| 18 | Capacitor cover |
| 19 | Capacitor |
| 20 | "O" ring |
| 21 | Rubber washer |
| 22 | Screw |
| 23 | Stretching washer |
| 24 | Washer |
| 25 | Line protector |
| 26 | Upper cover |
| 27 | Thermal protector |
| 28 | "O" ring |
| 29 | Motor stator |
| NO. | DESCRIPTION |
| 30 | Undulated washer |
| 31 | Ball bearing |
| 32 | Rotor |
| 33 | Ball bearing |
| 34 | Lower cover |
| 35 | Mechanical seal |
| 36 | Out-let connector |
| 37 | "O" ring |
| 38 | Pump body |
| 39 | Oil seal |
| 40 | Impeller |
| 41 | Nut |
| 42 | Pump cover |
| 43 | Base plate |
| 44 | Washer |
| 45 | Bolt |
| 46 | Float switch |
技術參數 / TECHNICAL DATA
| Model 型號 |
Power 功率 (W) |
Outlet Diameter 出水口徑 (mm) |
Voltage 電壓 (V) |
Max. Flow 最大流量 (L/min) |
Max. Head 最高揚程 (m) |
Weight 毛重 (kg) |
Packing 包裝尺寸 (cm) |
| V1100(F) | 1100 | 50 | 220/380 | 350 | 13 | 24 | 28x22x56 |
型號后加“F”表示裝配浮球開關的水泵
