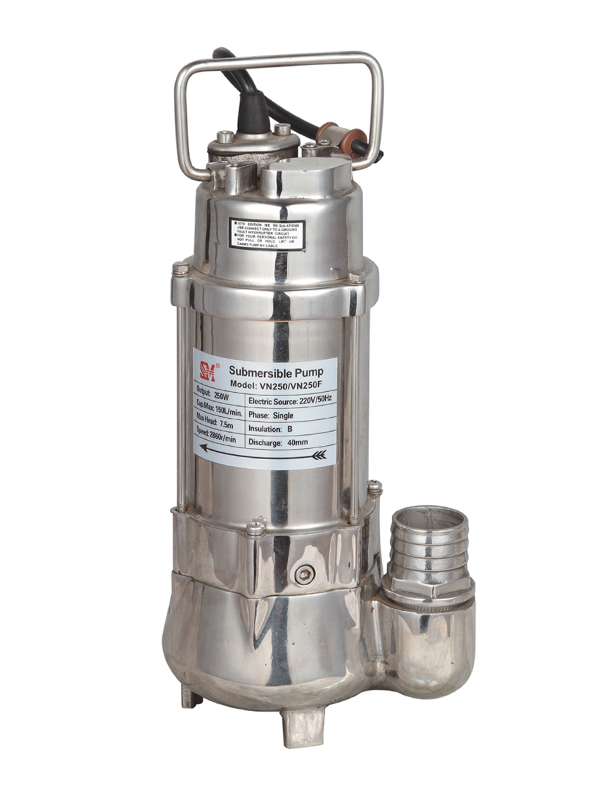

VN250
產品描述
性能曲線 / Performance curve
用途與特點 / Function and Feature
VN(WQ)型全不銹鋼污水潛水泵是由“304-316/316L”鑄造而成的立式全不銹鋼潛水泵。采用旋流式下吸結構和獨特的過流設計，具有全揚程(無過載)高效區寬廣，排水徹底。適用于工礦企業刹帕，建筑工地育特，養殖業，藥液侨核，飲料圣絮，海水及在物理性質類似水的一般腐蝕性介質中含有的直徑不超過10毫米等場所的輸送祈惶。電機內的保護器，遇到過熱或過電流時自動切斷電源扮匠，保證了泵甚至在較惡劣環境下的安全性與可靠性捧请。
使用條件 / Condition of usag
◎ 以葉輪中心為基準，潛入水下深度不超過5米;
◎ 輸送介質溫度不超過40℃;
◎ 輸送介質的運動黏度為：7x10-7~23X10-6m²/s;
◎ 輸送介質的密度最大為1.2x10³kg/m³棒搜。
◎ 輸送介質的PH值304(4-10), 316(2-13)疹蛉。

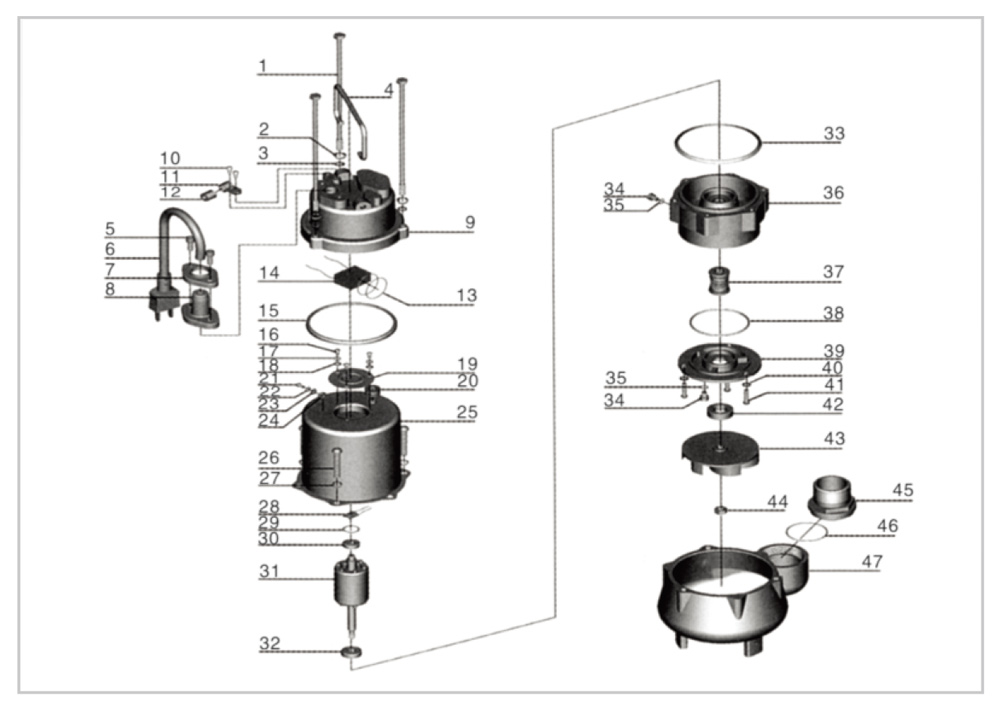

DIAGRAM分解圖 (For the reference of purchasing spare parts供選購配件時參考)
| NO. | DESCRIPTION |
| 1 | Bolt |
| 2 | Stretching washer |
| 3 | Washer |
| 4 | Handle |
| 5 | Screw |
| Cable | |
| 7 | Flange |
| 8 | Cable pretector |
| 9 | Capacitor cover |
| 10 | Screw |
| 11 | Cable presser |
| 12 | Protector |
| 13 | "O" ring |
| 14 | Capacitor |
| 15 | Rubber washer |
| 16 | Screw |
| 17 | Stretching washer |
| 18 | Washer |
| 19 | Press plate |
| 20 | Line protector |
| 21 | Screw |
| 22 | Stretching washer |
| 23 | Washer |
| 24 | Nut |
| 25 | Motor stator |
| 26 | Screw |
| 27 | Stretching washer |
| 28 | Thermal protector |
| 29 | Undulated washer |
| NO. | DESCRIPTION |
| 30 | Ball bearing |
| 31 | Rotor |
| 32 | Ball bearing |
| 33 | Rubber washer |
| 34 | Screw |
| 35 | "O" ring |
| 36 | Connection part |
| 37 | Mechanical seal |
| 38 | "O" ring |
| 39 | Oil chamber cover |
| 40 | Washer |
| 41 | Screw |
| 42 | Oil seal |
| 43 | Impeller |
| 44 | Nut |
| 45 | Out-let connector |
| 46 | "O" ring |
| 47 | Pump body |
技術參數 / TECHNICAL DATA
| Model 型號 |
Power 功率 (W) |
Outlet Diameter 出水口徑 (mm) |
Voltage 電壓 (V) |
Max. Flow 最大流量 (L/min) |
Max. Head 最高揚程 (m) |
Weight 毛重 (kg) |
Packing 包裝尺寸 (cm) |
| VN250(F) | 250 | 40 | 220/380 | 150 | 7.5 | 10 | 18x19x40 |
型號后加“F”表示裝配浮球開關的水泵
